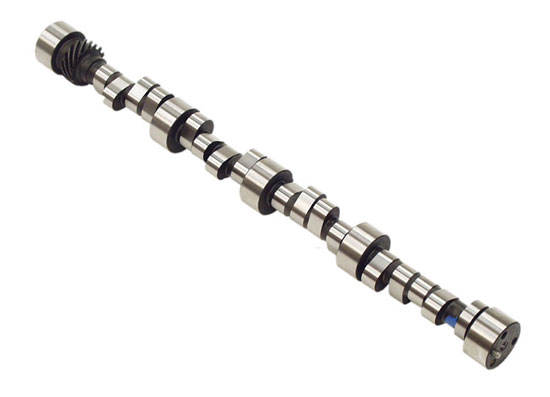

Poros bubungan (bahasa Inggris: camshaft) adalah sebuah alat yang digunakan dalam mesin torak untuk menjalankan valve poppet. Dia terdiri dari batangan silinder.Cam membuka katup dengan menekannya, atau dengan mekanisme bantuan lainnya, ketika mereka berputar.Hubungan antara perputaran camshaft dengan perputaran poros engkol sangat penting. Karena katup mengontrol aliran masukan bahan bakar dan pengeluaran, mereka harus dibuka dan ditutup pada saat yang tepat selama stroke piston. Untuk alasan ini, camshaft dihubungkan dengan crankshaft secara langsung, atau melalui mekanisme "gear", atau secara tidak langsung melalui rantai yang disebut rantai waktu. Dalam beberapa rancangan camshaft juga menggerakkan distributor,
minyakdan pompa bahan bakar. Juga dalam sistem injeksi bahan bakar dahulu, cam di camshaft akan mengoperasikan penginjeksi bahan bakar tersebut.
Dalam sebuah mesin dua-langkah yang menggunakan sebuah camshaft, setiap valve membuka sekali untuk setiap rotasi crankshaft; dalam mesin ini, camshaft berputar pada kecepatan yang sama dengan crankshaft. Dalam mesin empat_stroke, katup-katup akan membuka setengah lebih sedikit; oleh karena itu dua putaran penuh crankshaft terjadi di setiap putaran camshaft.
Tergantung lokasi dari camshaft tersebut, cam menggerakkan katup secara langsung ataupun melalui hubungan antara pushrods dan pelatuk katup. Cara kerja yang langsung menghasilkan mekanisme sederhana dan kesalahan yang sedikit, tetapi camshaft harus diposisikan di atas silinder. Dahulu, ketika mesin tidak secanggih sekarang, kelihatannya mekanisme tersebut sangat mengganggu, akan tetapi di era mesin modern, sistem cam overhead, dimana camshaft di atascylinder head, adalah sangat umum. Beberapa mesin menggunakan satu camshaftuntuk setiap katup masukan dan katup keluaran; sama dengan yang dikenal sebagaidouble atau dual overhead cam (DOHC) atau cam ganda yang ditempatkan di atas silinder, lalu sebuah V Engines membutuhkan empat camshaft.
Gesekan luncur antara bagian muka cam dengan follower tergantung kepada besarnya gesekan. Untuk mengurangi aus ini, cam dan follower mempunyai permukaan yang keras, dan minyak pelumas modern mengandung bahan yang secara khusus mengurangi gesekan luncur. Lobe (daun telinga) dari camshaft biasanya meruncing, mengakibatkan follower atau pengangkat katup berputar sedikit dalam setiap tekanan, dan membuat aus komponen. Bagian muka dari cam dan follower dirancang untuk aus bersamaan, jadi ketika salah satu telah aus maka keduanya harus diganti untuk mencegah aus yang berlebihan.
Selain gesekan mekanik, dorongan besar juga diperlukan untuk mengatasi pegas katup yang selalu mendekati katup mesin. Hal ini akan mengakibatkan 25% dari keluaran total mesin menjadi kosong, mengurangi efisiensi keseluruhan.Ada
minyakdan pompa bahan bakar. Juga dalam sistem injeksi bahan bakar dahulu, cam di camshaft akan mengoperasikan penginjeksi bahan bakar tersebut.
Dalam sebuah mesin dua-langkah yang menggunakan sebuah camshaft, setiap valve membuka sekali untuk setiap rotasi crankshaft; dalam mesin ini, camshaft berputar pada kecepatan yang sama dengan crankshaft. Dalam mesin empat_stroke, katup-katup akan membuka setengah lebih sedikit; oleh karena itu dua putaran penuh crankshaft terjadi di setiap putaran camshaft.
Tergantung lokasi dari camshaft tersebut, cam menggerakkan katup secara langsung ataupun melalui hubungan antara pushrods dan pelatuk katup. Cara kerja yang langsung menghasilkan mekanisme sederhana dan kesalahan yang sedikit, tetapi camshaft harus diposisikan di atas silinder. Dahulu, ketika mesin tidak secanggih sekarang, kelihatannya mekanisme tersebut sangat mengganggu, akan tetapi di era mesin modern, sistem cam overhead, dimana camshaft di atascylinder head, adalah sangat umum. Beberapa mesin menggunakan satu camshaftuntuk setiap katup masukan dan katup keluaran; sama dengan yang dikenal sebagaidouble atau dual overhead cam (DOHC) atau cam ganda yang ditempatkan di atas silinder, lalu sebuah V Engines membutuhkan empat camshaft.
Gear Valve Timing pada sebuah mesin Ford Taunus V4 — gear yang kecil ada dicrankshaft, gear yang lebih besar ada pada camshaft. Perbandingan gearmenyebabkan camshaft bekerja setengah RPM dari crankshaft.
Pelatuk katup mempunyai mekanisme yang secara manual mengatur dan menetapkan pergerakan katup. Mesin-mesin modern mempunyai pengangkat hidrolik, mengurangi pengaturan pergerakan katup.Gesekan luncur antara bagian muka cam dengan follower tergantung kepada besarnya gesekan. Untuk mengurangi aus ini, cam dan follower mempunyai permukaan yang keras, dan minyak pelumas modern mengandung bahan yang secara khusus mengurangi gesekan luncur. Lobe (daun telinga) dari camshaft biasanya meruncing, mengakibatkan follower atau pengangkat katup berputar sedikit dalam setiap tekanan, dan membuat aus komponen. Bagian muka dari cam dan follower dirancang untuk aus bersamaan, jadi ketika salah satu telah aus maka keduanya harus diganti untuk mencegah aus yang berlebihan.
Selain gesekan mekanik, dorongan besar juga diperlukan untuk mengatasi pegas katup yang selalu mendekati katup mesin. Hal ini akan mengakibatkan 25% dari keluaran total mesin menjadi kosong, mengurangi efisiensi keseluruhan.
- Katup tanpa pegas, seperti sistem desmodromic yang dipakai sekarang oleh Ducati.
- Jajaran katup tanpa cam atau Camless menggunakan solenoid atau sistem magnet yang telah lama diteliti oleh BMW, dan sekarang sedang dimodelkan oleh Valeo dan Ricardo.
