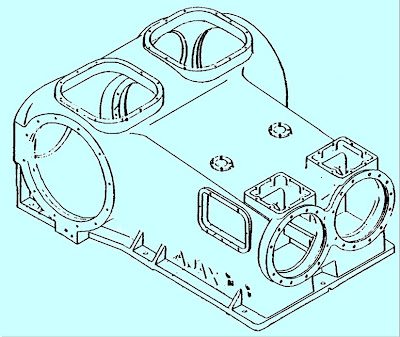

1.Kerangka (frame)
Fungsi utama adalah untuk mendukung seluruh beban dan berfungsi juga sebagai tempat kedudukan bantalan, poros engkol, silinder dan tempat penampungan minyak pelumas.
2.Poros engkol (crank shaft)
Berfungsi mengubah gerak berputar (rotasi) menjadi gerak lurus bolak balik (translasi).
3.Batang penghubung (connecting rod)
Berfungsi meneruskan gaya dari poros engkol ke batang torak melalui kepala silang, batang penghubung harus kuat dan tahan bengkok sehingga mampu menahan beban pada saat kompresi.
4. Kepala silang (cross head)
Berfungsi meneruskan gaya dari batang penghubung ke batang torak. Kepala silang dapat meluncur pada bantalan luncurnya.
5. Silinder (cylinder)
Berfungsi sebagai tempat kedudukan liner silinder dan water jacket
6. Liner silinder (cylinder liner)
Berfungsi sebagai lintasan gerakan piston torak saat melakukan proses ekspansi, pemasukan, kompresi, dan pengeluaran.
7. Front and rear cylinder cover.
Adalah tutup silinder bagian head end/front cover dan bagian crank end/rear cover yang berfungsi untuk menahan gas/udara supaya tidak keluar silinder.
8. Water Jacket
Adalah ruangan dalam silinder untuk bersirkulasi air sebagai pendingin
9. Torak (piston)
Sebagai elemen yang menghandel gas/udara pada proses pemasukan (suction), kompresi (compression) dan pengeluaran (discharge).
10. Cincin torak ( piston rings)
Berfungsi mengurangi kebocoran gas/udara antara permukaan torak dengan dinding liner silinder.
11. Batang Torak (piston rod)
Berfungsi meneruskan gaya dari kepala silang ke torak.
12. Cincin Penahan Gas (packing rod)
Berfungsi menahan kebocoran gas akibat adanya celah (clearance) antara bagian yang bergerak (batang torak) dengan bagian yang diam (silinder). Cincin penahan gas ini terdiri dari beberapa ring segment.
13. Ring Oil Scraper
Berfungsi untuk mencegah kebocoran minyak pelumas pada frame
14. Katup kompresor (compressor valve)
Berfungsi untuk mengatur pemasukan dan pengeluaran gas/udara, kedalam atau keluar silinder. Katup ini dapat bekerja membuka dan menutup sendiri akibat adanya perbedaan tekanan yang terjadi antara bagian dalam dengan bagian luar silinder.
:
2.Poros engkol (crank shaft)
Berfungsi mengubah gerak berputar (rotasi) menjadi gerak lurus bolak balik (translasi).
3.Batang penghubung (connecting rod)
Berfungsi meneruskan gaya dari poros engkol ke batang torak melalui kepala silang, batang penghubung harus kuat dan tahan bengkok sehingga mampu menahan beban pada saat kompresi.
4. Kepala silang (cross head)
Berfungsi meneruskan gaya dari batang penghubung ke batang torak. Kepala silang dapat meluncur pada bantalan luncurnya.
5. Silinder (cylinder)
Berfungsi sebagai tempat kedudukan liner silinder dan water jacket
6. Liner silinder (cylinder liner)
Berfungsi sebagai lintasan gerakan piston torak saat melakukan proses ekspansi, pemasukan, kompresi, dan pengeluaran.
7. Front and rear cylinder cover.
Adalah tutup silinder bagian head end/front cover dan bagian crank end/rear cover yang berfungsi untuk menahan gas/udara supaya tidak keluar silinder.
8. Water Jacket
Adalah ruangan dalam silinder untuk bersirkulasi air sebagai pendingin
9. Torak (piston)
Sebagai elemen yang menghandel gas/udara pada proses pemasukan (suction), kompresi (compression) dan pengeluaran (discharge).
10. Cincin torak ( piston rings)
Berfungsi mengurangi kebocoran gas/udara antara permukaan torak dengan dinding liner silinder.
11. Batang Torak (piston rod)
Berfungsi meneruskan gaya dari kepala silang ke torak.
12. Cincin Penahan Gas (packing rod)
Berfungsi menahan kebocoran gas akibat adanya celah (clearance) antara bagian yang bergerak (batang torak) dengan bagian yang diam (silinder). Cincin penahan gas ini terdiri dari beberapa ring segment.
13. Ring Oil Scraper
Berfungsi untuk mencegah kebocoran minyak pelumas pada frame
14. Katup kompresor (compressor valve)
Berfungsi untuk mengatur pemasukan dan pengeluaran gas/udara, kedalam atau keluar silinder. Katup ini dapat bekerja membuka dan menutup sendiri akibat adanya perbedaan tekanan yang terjadi antara bagian dalam dengan bagian luar silinder.
:
