Perhitungan Unjuk Kerja Kompresor Torak


1. Kapasitas Sebenarnya.
Dalam perhitungan kapasitas kompresor torak ditunjukan dalam jumlah volume gas/udara yang sebernarnya yang masuk pada setiap tingkat kompresor permenit dengan satuan Actual Cubic Feet per Minute (ACFM) atau Inlet Cubic Feet per Minute (ICFM).
Kapasitas kompresor dapat dihitung dengan menggunakan persamaan:
Untuk Duplex Double Acting:

Dimana:

Efisiensi Volumetrik
Efisiensi volumetrik adalah perbandingan antara kapasitas yang masuk ke dalam silinder dengan kapasitas perpindahan torak. Efisiensi volumetrik dipengaruhi oleh:
- Clearance silinder.
- Perbandingan tekanan.
- Faktor kompresibilitas.

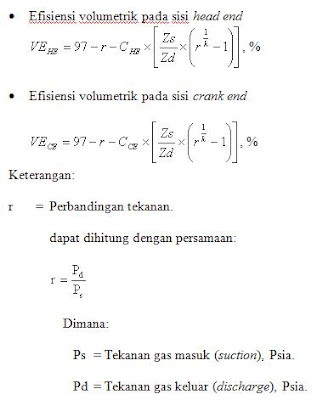

Untuk kondisi sesungguhnya dimana terjadi losses pada katup masuk dan keluar sebesar 3 %, maka efisiensi volumetrik dapat dihitung dengan rumus sebagai berikut:





2. Daya Gas Kompresor (GHP)
Daya kompresor adalah daya poros yang digunakan untuk memampatkan gas dalam silinder, yang dirumuskan : Daya = Kerja tiap satuan waktu.
Disini daya gas kompresor dihitung dengan proses politropik, yaitu pemampatan gas yang berlangsung pada keadaan dimana seluruh parameter berubah. (mendekati kondisi actual). Daya kompresor reciprocating satu tingkat (Single Stage) dihitung dengan rumus sebagai berikut :

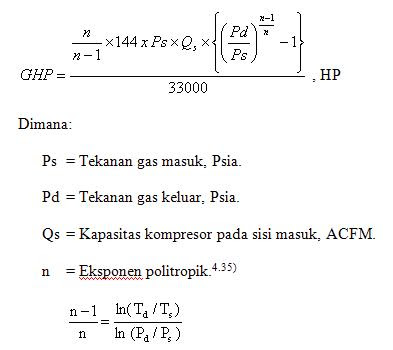

a. Gas Horse Power (GHP) :

b.Compressor Horse Power (CHP)
